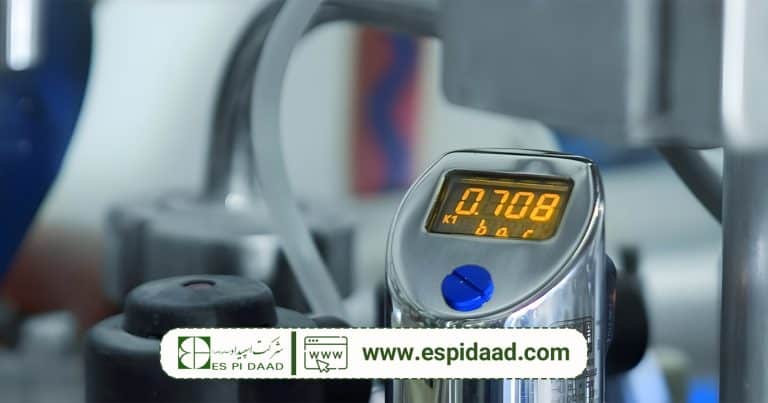

پرشر سوئیچ یا سوئیچ فشار (Pressure Switch) یک تجهیز الکترومکانیکی ایمنی و کنترلی است که فشار یک سیال (آب، هوا، گاز، بخار یا روغن هیدرولیک) را زیر نظر می‌گیرد و وقتی فشار به یک مقدار از پیش تعیین‌شده (Set Point) برسد یا از آن عبور کند، یک کنتاکت الکتریکی را قطع یا وصل می‌کند. این کنتاکت به‌نوبه‌ی خود تجهیزی مانند پمپ، کمپرسور، چیلر یا شیر برقی را روشن یا خاموش می‌کند تا فشار سیستم همیشه در محدوده‌ی ایمن باقی بماند و به تجهیزات آسیب نرسد.
به زبان ساده‌تر: پرشر سوئیچ مثل یک نگهبان است که فقط دو حالت می‌شناسد : «فشار طبیعی است» یا «فشار از حد مجاز خارج شده»؛ و در حالت دوم بلافاصله فرمان قطع یا وصل صادر می‌کند. برخلاف ترانسمیتر فشار که مقدار دقیق فشار را به‌صورت پیوسته گزارش می‌دهد، پرشر سوئیچ فقط یک سیگنال دیجیتال ساده (ON/OFF) تولید می‌کند.
در اینمقاله، هدف ما این است به شما توضیح دهیم که پرشر سوئیچ چیست ؟ و چگونه می‌تواند در بهبود عملکرد و کنترل دقیق فشار در سیستم‌های لوله‌کشی و مخازن، نقش مهمی ایفا کند. ما به بررسی جامع پرشر سوئیچ و کاربردهای برجسته آن در صنایع مختلف و اتوماسیون صنعتی می‌پردازیم.
این مطلب توسط تیم فنی وب‌سایت اسپیداد تهیه شده است؛ مجموعه‌ای با بیش از یک دهه تجربه در تأمین، مشاوره و اجرای پروژه‌های ابزار دقیق صنعتی و تخصص ویژه در تجهیزات کنترل فشار، دما و جریان.
همان‌طور که در بالا اشاره شد، پرشر سوئیچ برای نظارت بر فشار سیال و حفاظت از تجهیزات در برابر افزایش یا کاهش بیش‌ازحد فشار به‌کار می‌رود. سازوکار داخلی آن ساده و در عین حال دقیق است: فشار سیال روی یک المنت حساس (دیافراگم، پیستون، بیلوز یا لوله بردون) نیرو وارد می‌کند و این نیرو با نیروی یک فنر قابل‌تنظیم رقابت می‌کند. وقتی نیروی فشار سیال بر نیروی فنر غلبه کند، المنت اندازه‌گیری حرکت کرده و وضعیت کنتاکت الکتریکی داخلی سوئیچ (Normally Open یا Normally Closed) تغییر می‌کند.
برای مثال، اگر فشار یک سیستم آبرسانی به‌دلیل مصرف بالا کاهش پیدا کند، پرشر سوئیچ این افت را تشخیص داده و یک سیگنال به پمپ ارسال می‌کند تا روشن شود و فشار را به سطح مجاز برگرداند؛ به‌محض رسیدن فشار به نقطه‌ی تنظیم بالایی، سوئیچ دوباره پمپ را خاموش می‌کند. همین چرخه‌ی ساده در کمپرسورهای هوا، دیگ‌های بخار، سیستم‌های تبرید و بی‌شمار کاربرد صنعتی دیگر تکرار می‌شود.
یک پرشر سوئیچ مکانیکی معمولی از این قطعات تشکیل شده است:
بر اساس مکانیزم داخلی، پرشر سوئیچ‌ها به دو دسته کلی الکترومکانیکی و حالت جامد (Solid State) تقسیم می‌شوند و در چند طرح فیزیکی زیر ساخته می‌شوند:
جدا از مکانیزم داخلی، پرشر سوئیچ‌ها بر اساس سیالی که با آن کار می‌کنند هم دسته‌بندی می‌شوند؛ این تفکیک روی انتخاب متریال بدنه، اورینگ و المنت اندازه‌گیری تأثیر مستقیم دارد:
| نوع پرشر سوئیچ | رنج فشار قابل‌پوشش | خطای اندازه‌گیری تقریبی |
| بردونی | حدود ۳.۵ تا ۱۲۰ بار | حدود ۰.۵٪ |
| دیافراگمی | خلأ تا حدود ۱۱ مگاپاسکال | حدود ۲٪ (در برخی مدل‌های دقیق تا ۰.۵٪) |
| پیستونی-دیافراگمی | خلأ تا حدود ۱۱ مگاپاسکال | حدود ۲٪ |
| پیستونی | فشارهای متوسط تا بالا | حدود ۲٪ |
| حالت جامد (سالید استیت) | متغیر بر اساس مدل | کمتر از ۰.۲۵٪ |
| الکترونیکی (دیجیتال) | تا حدود ۷۰۰ بار در مدل‌های صنعتی | تا حدود ۰.۲٪ |
نکته:
اعداد فوق مقادیر تقریبی و متداول در کاتالوگ برندهای معتبر است؛ برای هر پروژه باید دیتاشیت مدل انتخابی به‌طور دقیق بررسی شود.
پرشر سوئیچ یک تجهیز حفاظتی است که فقط یک سیگنال دیجیتال ساده‌ی روشن/خاموش (ON/OFF) صادر می‌کند و مقدار دقیق فشار را گزارش نمی‌دهد. در مقابل، ترانسمیتر فشار به‌صورت پیوسته فشار را اندازه می‌گیرد و آن را به‌شکل یک سیگنال آنالوگ استاندارد (معمولاً ۴ تا ۲۰ میلی‌آمپر) به سیستم کنترلی ارسال می‌کند؛ دقت اندازه‌گیری ترانسمیتر معمولاً بالاتر از پرشر سوئیچ است، اما برای استفاده از آن به یک تجهیز کنترلی جداگانه هم نیاز است که هزینه‌ی فرآیند کنترل فشار را افزایش می‌دهد.
در سیستم‌های حساس (مانند خروجی پمپ‌های فشارقوی در پتروشیمی یا پالایشگاه)، معمولاً از ترکیب هر دو تجهیز به‌طور همزمان استفاده می‌شود: ترانسمیتر مقدار دقیق فشار را برای پایش پیوسته گزارش می‌دهد و پرشر سوئیچ به‌عنوان یک لایه‌ی حفاظتی مستقل، در صورت عبور فشار از حد بحرانی، سیستم را قطع می‌کند.
پرشر سوئیچ در هر فرآیندی که نیاز به قطع یا وصل خودکار یک مدار الکتریکی بر اساس فشار داشته باشد کاربرد دارد. مهم‌ترین کاربردهای آن عبارت‌اند از:
انتخاب برند معتبر، مستقیماً روی دقت، طول عمر و قابلیت اطمینان پرشر سوئیچ اثر می‌گذارد. از میان تولیدکنندگان بین‌المللی شناخته‌شده می‌توان به این برندها اشاره کرد:
انتخاب هرکدام از این برندها باید متناسب با نوع سیال، رنج فشار کاری و شرایط محیطی پروژه انجام شود؛ کارشناسان فنی اسپیداد می‌توانند بر اساس مشخصات دقیق سیستم شما، مناسب‌ترین مدل و برند را پیشنهاد دهند.
پیش از خرید یا طراحی، به این پارامترها توجه کنید:
برای نصب صحیح، ابتدا محل مناسب (بدون ارتعاش شدید و دور از منبع حرارتی مستقیم) را انتخاب کنید، اتصال رزوه‌ای را با تفلون یا واشر مناسب آب‌بندی کنید، سیم‌کشی الکتریکی را مطابق دیاگرام کنتاکت (NO/NC) انجام دهید و در نهایت با یک فشارسنج دقیق، عملکرد نقطه‌ی تنظیم را تست کنید.
خطاهای رایجی که باعث افت دقت یا خرابی زودهنگام می‌شوند عبارت‌اند از: تنظیم نادرست Set Point، ورود آلودگی یا رسوب به داخل المنت اندازه‌گیری، استفاده از کابل یا اتصالات غیراستاندارد، عدم تهویه‌ی مناسب در مدل‌های خلأ، و اتمام عمر مفید سوئیچ بر اثر تعداد چرخه‌های زیاد. برای نگهداری اصولی، هر شش ماه یک‌بار نشتی، سلامت دیافراگم و تنظیم فشار را بررسی کنید، اتصالات الکتریکی را از نظر خوردگی یا زنگ‌زدگی بازبینی کنید و در محیط‌های خورنده از پوشش‌های ضدآب و ضداسید استفاده کنید.
پیش از شروع، این ابزارها را آماده کنید: یک پمپ دستی یا منبع فشار کنترل‌شده، یک کالیبراتور فشار یا گیج دقیق، و یک مولتی‌متر یا اهم‌متر برای بررسی وضعیت کنتاکت.
چند اصطلاح کلیدی که در گزارش کالیبراسیون به‌کار می‌روند: Set Point (نقطه‌ای که سوئیچ فعال می‌شود)، Reset Point (نقطه‌ای که سوئیچ به حالت عادی برمی‌گردد)، Dead Band/هیسترزیس (فاصله‌ی بین این دو نقطه)، Tolerance (انحراف مجاز از مقدار تنظیم‌شده) و Repeatability/تکرارپذیری (میزان هم‌خوانی نتایج در تست‌های متوالی). این فرآیند باید به‌صورت دوره‌ای (معمولاً سالانه یا طبق برنامه‌ی نگهداری پیشگیرانه‌ی کارخانه) تکرار شود تا از دقت مستمر تجهیز اطمینان حاصل شود.
جمع بندی
پرشر سوئیچ یک تجهیز الکترومکانیکی ساده اما حیاتی در سیستم‌های کنترل فشار است که برخلاف ترانسمیتر فشار، به‌جای گزارش پیوسته‌ی مقدار فشار، صرفاً یک سیگنال ON/OFF برای قطع یا وصل مدار الکتریکی تولید می‌کند. این تجهیز از طریق یک المنت حساس (دیافراگم، پیستون، بیلوز یا لوله بردون) که در برابر فنر قابل‌تنظیم عمل می‌کند، فشار سیال را به یک فرمان کنترلی تبدیل می‌کند.
سوالات متداول
پرشر سوئیچ تجهیزی الکترومکانیکی است که فشار سیال را زیر نظر می‌گیرد و با رسیدن فشار به نقطه‌ی تنظیم‌شده، یک کنتاکت الکتریکی را قطع یا وصل می‌کند تا پمپ، کمپرسور یا هر تجهیز دیگری را کنترل کند.
پرشر سوئیچ فقط سیگنال روشن/خاموش می‌دهد، اما ترانسمیتر فشار مقدار دقیق فشار را به‌صورت سیگنال آنالوگ پیوسته گزارش می‌کند.
وقتی کنتاکت‌ها دچار زنگ‌زدگی شوند، Set Point پایدار نماند، باند مرده از حد مجاز سازنده فراتر برود یا در تست دستی عملکرد غیرقابل‌اعتماد باشد.
بله؛ مدل‌های دیجیتال معمولاً نمایشگر و دکمه‌های تنظیم دارند و می‌توان حد بالا، حد پایین، هیسترزیس و تأخیر زمانی را با دقت بالا تعیین کرد.
برخی مدل‌های مکانیکی (به‌خصوص دیافراگمی) قابل بازسازی و تعویض دیافراگم هستند، اما مدل‌های دیجیتال معمولاً به‌جای تعمیر باید تعویض شوند.
