در قلب هر سیستم اتوماسیون صنعتی، پرشر ترانسمیتر (Pressure Transmitter) نقش حیاتی “حسگر اعصاب” را بازی میکند. چه در یک پالایشگاه نفت باشید و چه در یک خط تولید لبنیات، کنترل دقیق فشار نه تنها برای تضمین کیفیت محصول، بلکه برای ایمنی کل سایت و پرسنل ضروری است.
پرشر ترانسمیتر ابزاری دقیق است که فشار مکانیکی سیال (گاز یا مایع) را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد (معمولاً ۴ تا ۲۰ میلیآمپر) تبدیل میکند تا در اتاق کنترل (PLC یا DCS) قابل رصد و کنترل باشد. اما انتخاب و نصب این تجهیز، ظرافتها و پیچیدگیهای فنی دارد که اگر رعایت نشوند، منجر به خطای اندازهگیری و حتی توقف خط تولید خواهند شد.
در این مقاله تخصصی، به بررسی اصول عملکرد، استانداردهای نصب (Hook-up)، پروتکلهای ارتباطی و نکات طلایی خرید که معمولاً در کاتالوگها ذکر نمیشوند، میپردازیم.
انتخاب تکنولوژی مناسب سنسور، اولین قدم در یک خرید مهندسی است. هر مکانیزم برای شرایط محیطی و فرآیندی خاصی طراحی شده است که ما در ادامه انواع ترانسمیتر فشار را همراه با عملکرد و کاربرد آن به صورت مفصل ذکر کرده ایم.

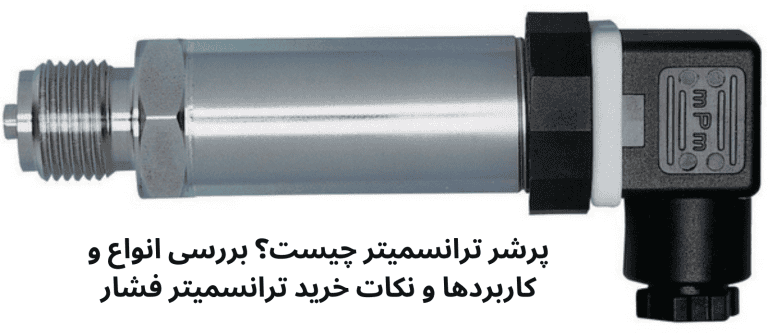

این مدلها که به “قلمی” معروف هستند، رایجترین و اقتصادیترین نوع برای کاربردهای عمومی و هیدرولیک محسوب میشوند.
برندهای معتبر و سطح بالا (مانند Rosemount و Yokogawa) اغلب از این تکنولوژی برای دستیابی به دقتهای بسیار بالا (High Accuracy) استفاده میکنند.
این تجهیزات برخلاف مدلهای معمولی، دارای دو ورودی (High و Low) هستند و “اختلاف فشار” بین دو نقطه را گزارش میدهند.
یکی از چالشهای رایج در خرید تجهیزات ابزار دقیق، اشتباه گرفتن این دو تجهیز با یکدیگر است. بسیار مهم است که بدانید دقیقاً چه هدفی دارید: “نظارت پیوسته” یا “حفاظت لحظهای”؟
پرشر سوئیچ (Pressure Switch) یک ابزار اغلب مکانیکی و سادهتر است که فقط در یک نقطه فشار خاص (Set Point) فعال میشود و یک فرمان قطع و وصل (On/Off) میفرستد. کاربرد آن صرفاً حفاظتی است؛ مثلاً اگر میخواهید وقتی فشار پمپ از ۱۰ بار گذشت، پمپ بلافاصله “خاموش” شود، پرشر سوئیچ گزینه ارزانتر و مناسبتری است.
اما پرشر ترانسمیتر هوشمندتر است. این دستگاه قرار نیست فقط در شرایط اضطراری خبر دهد، بلکه در تمام ثانیهها فشار را اندازهگیری کرده و به اتاق کنترل گزارش میدهد. اگر نیاز دارید نمودار تغییرات فشار را روی مانیتور ببینید یا دور موتور را بر اساس میزان فشار تنظیم کنید (PID Control)، قطعاً به ترانسمیتر نیاز دارید، نه سوئیچ.
نصب اشتباه ترانسمیتر عامل ۸۰٪ خرابیهای زودرس و خطاهای اندازهگیری است. بسته به فاز سیال (مایع، گاز یا بخار)، محل قرارگیری ترانسمیتر نسبت به خط لوله (Process Tap) باید تغییر کند:
نکته ایمنی: همیشه قبل از نصب، از بسته بودن شیرهای منیفولد و قطع بودن فشار خط اطمینان حاصل کنید.
ترانسمیتر باید بالاتر از خط لوله نصب شود.
ترانسمیتر باید پایینتر از خط لوله نصب شود.
بخار داغ دشمن اصلی دیافراگم و بردهای الکترونیکی حساس است.
سیگنالهای خروجی و پروتکلهای ارتباطی
اجزاء داخلی ترانسمیتر فشار از سه قسمت اصلی تشکیل شدهاند که هر کدام نقش مهم و مکملی در عملکرد دقیق و قابلاعتماد این تجهیز ایفا میکنند. این اجزاء شامل سنسور فشار، ترانسدیوسر و واحد نمایش هستند که با همکاری یکدیگر، فشار سیال یا گاز را اندازهگیری کرده، آن را به سیگنال الکتریکی استاندارد تبدیل میکنند و در صورت نیاز، مقدار فشار را بهصورت قابلخواندن نمایش میدهند. دقت، پایداری و سرعت پاسخ ترانسمیتر فشار به کیفیت و طراحی صحیح این اجزاء وابسته است و به همین دلیل شناخت عملکرد هر بخش برای انتخاب و استفاده صحیح از ترانسمیتر اهمیت زیادی دارد.
این بخش مسئول اندازهگیری فشار و تبدیل آن به سیگنال الکتریکی یا الکترونیکی است. از اصول مختلف فیزیکی مانند دیافراگم، استرین گیج، پیزوالکتریک و پیزورزیستیو برای این کار استفاده میشود که قادرند تغییرات فشار را به تغییرات مکانیکی یا الکتریکی تبدیل کنند.
این قسمت ترانسمیتر مسئول تبدیل سیگنال مکانیکی یا الکتریکی از سنسور فشار به سیگنال الکتریکی نهایی است. معمولاً شامل یک مدار الکترونیکی است که سیگنالهای ورودی را تقویت و تبدیل به سیگنال خروجی قابلاستفاده میکند.
بعضی از ترانسمیترهای فشار دارای نمایشگر هستند که میتوانند فشار سیستم را به شکل نمودار یا عدد نمایش دهند. این واحد معمولاً در سیستمهای نظارتی و کنترلی برای نمایش مستقیم فشار استفاده میشود.
هنگام سفارش یا خرید پرشر ترانسمیتر، صرفاً دانستن “فشار کاری” کافی نیست. برای یک خرید مهندسی دقیق و جلوگیری از مرجوعی کالا، موارد زیر را بررسی کنید:
بسیاری از مشکلات پرشر ترانسمیترها در فیلد با یک بررسی ساده قابل حل هستند. در اینجا مشکلات رایج مهندسین تعمیر و نگهداری را لیست کردهایم:
| مشکل مشاهده شده | علت احتمالی | راه حل پیشنهادی |
| خروجی روی ۴ میلیآمپر یا صفر ثابت مانده | قطعی کابل یا خرابی منبع تغذیه | ولتاژ ورودی (معمولاً ۲۴ ولت DC) و پیوستگی کابلها را با مولتیمتر چک کنید. |
| خروجی نوسان دارد (پرش میکند) | وجود حباب هوا (در مایع) یا نویز الکتریکی | خطوط ایمپالس را هواگیری (Vent) کنید / از کابل شیلددار و ارتینگ مناسب استفاده کنید. |
| دقت پایین است و صفر دستگاه جابجا شده | تغییر شکل دیافراگم (Over-pressure) | احتمالاً فشار بیش از حد (Hammering) به دستگاه وارد شده است. کالیبراسیون مجدد (Zero Trim) را انجام دهید. |
| پاسخدهی کند است | گرفتگی لولههای ایمپالس یا فیلتر | مسیر لولهها را شستشو (Flushing) دهید یا از مدلهای دیافراگم فلاش استفاده کنید. |
جمعبندی و نتیجهگیری
انتخاب پرشر ترانسمیتر مناسب، مرز باریکی بین یک پروسه ایمن و یک توقف خط پرهزینه است. در نظر گرفتن پارامترهایی مثل نوع سیال، دما و استانداردهای نصب، شما را از هزینههای تعمیر و نگهداری بعدی نجات میدهد.
اگر برای انتخاب محصول مناسب نیاز به مشاوره فنی، دریافت دیتاشیت یا استعلام قیمت برندهای معتبر (مانند Wika, Rosemount, Yokogawa) دارید، همین حالا با کارشناسان فنی ما تماس بگیرید.
